Исследовательский стенд

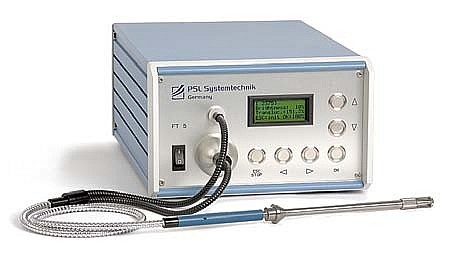

Flocculation Titrimeter
System FT 5
Система определения твердофазных парафинов и асфальтенов в нефти оптическим методом
Запросить стоимостьИсследовательский прибор PourPointTester – это малогабаритный автоматизированный лабораторный прибор для определения точки застывания (температуры застывания) нефти и нефтепродуктов ротационным методом с высокой точностью (по методу ASTMD5985).
- Определение температуры застывания флюида в соответствии со станартом ASTMD5985
- Определение температуры текучести в соответствии со стандартом ASTMD97 (вычисляется программно)
- Определение температуры флюида в течение эксперимента
- Исследование эффективности депрессоров (присадок), повышающих точку застывания нефти.
- Диапазон температур: - 55 С⁰- +150 С⁰
Применение:
- Определение центров хлопьеобразования
- Исследование процесса осаждения асфальтенов и парафинов
- Определение наличия твёрдой фазы
- Исследование нефти в динамическом режиме
- Применим для очень тёмной нефти
- Работает самостоятельно или при помощи компьютера
- Нет необходимости разжижать (после разжижения сырого образца рекомендуется подождать 40-80 часов для установления фазового равновесия)
В полевом исполнении
| Параметр | Значение |
|---|---|
| Светочувствительность |
О0.005 лк |
| Температурный диапазон |
до +200°С (+392°F) |
| ОВстроенный температурный датчик |
PT100 |
| Разветвлённый световод оптического датчика |
|
| Оптический датчик для работы в условиях давления окружающей среды |
нержавеющая сталь |
| Напряжение |
110/240 В, частота 50/60 Гц |
Принцип работы прибора

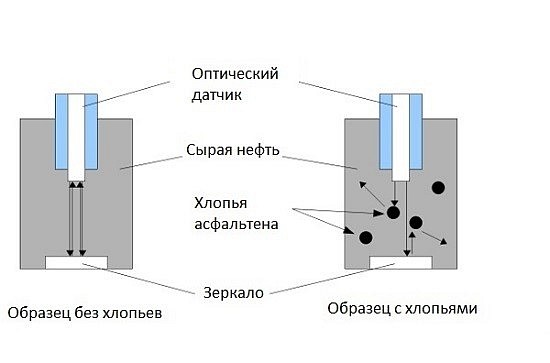

Если проба, в которой содержатся асфальтены, титруется осаждающим веществом, то химический баланс изменяется до тех пор, пока не завершится процесс выпадения асфальтенов. До этого момента проба просто разжижается, что может наблюдаться благодаря увеличению частичной светопроницаемости. Это происходит в связи с тем, что проба становится оптически «тоньше», то есть пропускает больше света.
Как только асфальтены образуют хлопья (коллоиды), они начинают рассеивать свет. В связи с этим рассеиванием, меньше света может пройти через пробу, что приводит к понижению светопроницаемости пробы.
После этого параллельно проходят 2 явления: с одной стороны, дальнейшее разжижение пробы в связи с титрацией жидкости (поэтому растёт градиент), а с другой происходит выпадение асфальтенов, что приводит к увеличению рассеивания света, то есть уменьшению светопроницаемости. Разжижение является практически постоянным процессом. Осаждение начинается медленно, затем происходит быстрее и достигает постоянного значения, когда процесс завершается.
Совмещение двух процессов показывается
на типичной измерительной диаграмме
На ней можно увидеть линейное увеличение светопроницаемости вначале, затем уменьшение градиента до максимальной критической точки, после которой градиент начинает падать. Это падение означает начало выпадения асфальтенов. Количество асфальтенов в исходной пробе может быть вычислено из соотношения между объёмом пробы и осаждающего вещества в точке начала осаждения. Дальнейшая титрация приводит к образованию большего количества кристаллов асфальтена, в результате которого происходит уменьшение частичной светопроницаемости и падение градиента. Процесс завершается, когда все растворенные в пробе асфальтены кристаллизуются. Этот момент отражает минимальная критическая точка на диаграмме. Дальнейшая титрация приводит только к разжижению пробы, а не к увеличению осаждения. Об этом свидетельствует дальнейшее увеличение светопроницаемости и увеличение измерительного градиента.
Дополнительное оборудование для проведения исследований под давлением окружающей среды
Испытательная установка для лабораторных условий
- Испытательная камера с внутренним объёмом 265 мл, алюминий, для операций без дополнительного давления, максимальная температура +80 °С (176 °F)
- Оптический датчик, нержавеющая сталь
- Резервуар с двойной оболочкой, термически изолированный
- Порты для оптического датчика, температурного датчика, входное и выходное отверстие для титрования
- Адаптер для датчика PT100
- Специальные стеклянные стаканы (2 шт.)
- Встроенная магнитная мешалка, управляемая компьютером
- Трубы, соединительные части и адаптеры для входа/выхода
Дозирующий Насос – для создания внешнего давления
Дозирующий насос для титрования и смешивания
- Точная индикаторная диаграмма насоса
- Для титрования и смешивания с конденсатом / дизелем / светлой нефтью
- Максимальный расход 30 мл/мин
- Головка насоса из ПВДФ, диафрагма и уплотнитель из фторкаучука
- Полное компьютерное управление при помощи программного обеспечения PSL WinFloc
- 230 В / 50 Гц (возможно 110 В / 50 Гц)
Титровочный Насос – для создания внешнего давления
Высокоточный дозирующий насос
- Максимальный расход 150 мл/мин, цена деления 0.001 мл
- Стеклянная / керамическая головка насоса, фторированный этилен- пропилен, ПТФХЭ / ПТФЭ
- Полное компьютерное управление при помощи программного обеспечения PSL WinFloc
- 230 В / 50 Гц (возможно 110 В / 50 Гц)
Дополнительное оборудование для испытаний при высоком давлении
Испытательная установка для условий восходящего потока
- Максимальное давление 700 бар (70 МПа, 10000 psi), максимальная температура 150 °С (302 °F)
- Оптический датчик, работающий под давлением 700 бар (70 МПа), совместимая с устьевым металлическим оборудованием
- Резервуар для высокого давления, внутренний объём 265 мл, высококачественная нержавеющая сталь
- Специальная зажимная головка для легкого открытия / закрытия
- Резервуар с двойной оболочкой, термически изолированный
- Порты для оптического датчика, температурного датчика, входное и выходное отверстие для титрования
- Датчик давления, датчик измерения температуры при высоком давлении PT100 1/8'' NPT
- Специальные стеклянные стаканы (2 шт.)
- Сменный корпус для восстановления пробы
- Встроенная магнитная мешалка, управляемая компьютером
- Трубы, соединительные части и адаптеры для впуска/выпуска, клапаны, разрывная мембрана
- Удовлетворяет требованиям указанию ЕС «EC Directive 97/23/EG» и немецкому стандарту для систем давления «AD2008», испытан Немецким Техническим Надзором (TÜV)
Насос высокого давления – для создания высокого давления
Насос высокого давления для титрования
- ВЭЖХ насос, максимальное давление 700 бар (70 МПа, 10000 psi)
- Максимальный расход 5 мл/мин
- Головка насоса из нержавеющей стали, керамическое впускное отверстие, поршневая обратная промывка
- Полное компьютерное управление при помощи программного обеспечения PSL WinFloc
- 230 В / 50 Гц (возможно 110 В / 50 Гц)
Программное обеспечение WinFloc
Программное обеспечение для контроля и анализа FT
- Управление Измерителем Хлопьеобразования FT5
- Регулирование температуры циркуляционной ванны с возможностью задания настроек температуры (постоянная / переменная температура)
- Управление расхода и пуском / остановкой насосов для титрования
- Управление магнитной мешалкой
- Автоматическое программное управление: установка времени / объёма титрования / предтитрования, прерывание титрования при достижении минимального / максимального значения светопроницаемости, задание общего времени и т.д.
- Вывод данных на дисплей: изменение температуры изменение светопроницаемости, изменение титрованного объёма
- Визуализация данных, их экспорт (в Excel), печать, хранение
Циркуляционный термостат
Нагревающий / охлаждающий термостат
- Циркуляционный нагревающий / охлаждающий термостат
- Температурный диапазон -25..+150 °C, точность ± 0.1 °C
- Цифровое управление, PID параметры оптимизированы для резервуара Измерителя Хлопьеобразования FT5
- Полное компьютерное управление при помощи программного обеспечения PSL WinFloc
- 230 В / 50 Гц (возможно 110 В / 50 Гц)
Персональный компьютер
Персональный компьютер с действующей операционной системой
- Dual Core CPU, HDD, DVD, монитор (19'')
- Компьютерная мышь, LAN, последовательный интерфейс, английская клавиатура
- Windows 7 English
- 110V-230 V/50-60 Hz (автоматический выбор)
- Установленное программное обеспечение WinCFC (если куплено)
Набор для калибровки температуры
Персональный компьютер с действующей операционной системой
- Для всех приборов фирмы PSL
- Заменяет услугу повторной калибровки
- Цифровой термометр высокой точности
- Калибровано EA/ILAC
- Набор кабелей
